額定載荷 5 - 200 噸

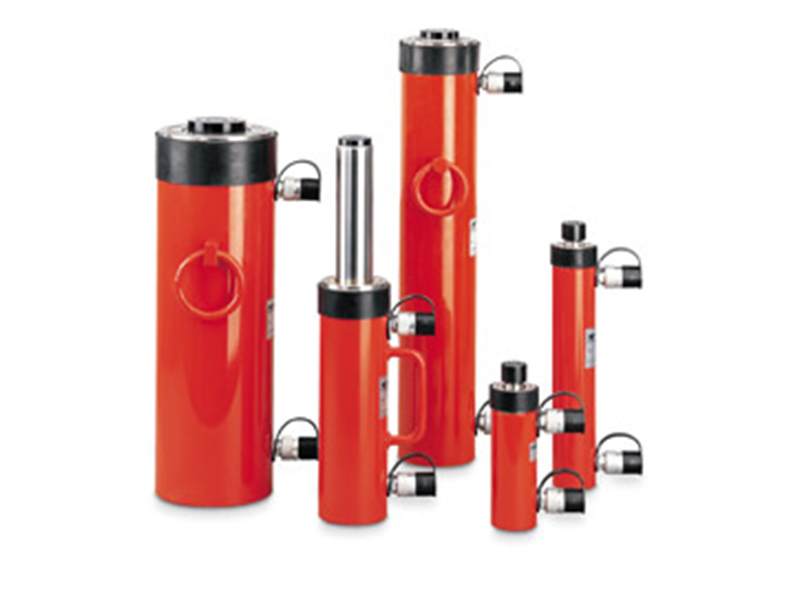

極為牢固耐用的雙作用液壓缸特別為高頻繁重負荷作業和工業生產和組裝環節所設計。提供
更強的推拉力以及快速活塞復位速度。應用范圍廣泛，包括造橋和土木工程，海洋平臺，造船等行業。也可在其它應用中作為動力來源。
產品特性：
采用Chro-Mo設計
工作壓力700bar
雙作用原理，液壓回程
更長銅質活塞導向
活塞行程為30-500mm
外缸和活塞采用高強度鉻鉬鋼經熱處理制成
高強度鍍鉻活塞配有雙重焊銅軸承
在缸底端和活塞桿配有公制螺紋
止動固定環可承受滿載荷，并配有防污油封
可替換鞍座
技術參數：
承載能力 t | 型 號 | 推 力 kN | 拉 力 kN | 行 程 mm | 有效面積-推力cm2 | 有效面積-拉力cm2 | 蓄油量 cm3 | 本體高度 mm | 外缸直徑 mm | 重 量 kg |
5 | YH-5/30 | 50 | 22 | 30 | 7.2 | 3.1 | 21 | 160 | 55 | 2.5 |
5 | YH-5/80 | 50 | 22 | 80 | 7.2 | 3.1 | 57 | 210 | 55 | 3.3 |
5 | YH-5/50 | 50 | 22 | 150 | 7.2 | 3.1 | 106 | 280 | 55 | 4.4 |
10 | YH-10/30 | 100 | 45 | 30 | 14.3 | 6.4 | 44 | 175 | 67 | 4 |
10 | YH-10/80 | 100 | 45 | 80 | 14.3 | 6.4 | 116 | 225 | 67 | 5 |
10 | YH -10/150 | 100 | 45 | 150 | 14.3 | 6.4 | 218 | 295 | 67 | 6.7 |
10 | YH -10/250 | 100 | 45 | 250 | 14.3 | 6.4 | 363 | 395 | 67 | 9 |
20 | YH-20/50 | 200 | 100 | 50 | 28.6 | 14.3 | 142 | 195 | 85 | 7 |
20 | YH-20/150 | 200 | 100 | 50 | 28.6 | 14.3 | 424 | 310 | 85 | 11 |
20 | YH-20/250 | 200 | 100 | 50 | 28.6 | 14.3 | 707 | 410 | 85 | 14 |
30 | YH-30/200 | 300 | 140 | 50 | 42.9 | 20 | 884 | 355 | 102 | 19 |
30 | YH-30/350 | 300 | 140 | 50 | 42.9 | 20 | 1547 | 510 | 102 | 27 |
50 | YH-50/150 | 500 | 220 | 50 | 71.5 | 31.5 | 1064 | 325 | 125 | 27 |
50 | YH-50/350 | 500 | 220 | 50 | 71.5 | 31.5 | 2481 | 525 | 125 | 42 |
50 | YH-50/500 | 500 | 220 | 50 | 71.5 | 31.5 | 3544 | 685 | 125 | 52 |
70 | YH-70/150 | 700 | 330 | 50 | 100 | 47.2 | 1478 | 335 | 146 | 37 |
70 | YH-70/350 | 700 | 330 | 50 | 100 | 47.2 | 3449 | 540 | 146 | 56 |
100 | YH -100/50 | 1000 | 450 | 50 | 143 | 64.4 | 716 | 265 | 180 | 49 |
100 | YH-100/150 | 1000 | 450 | 50 | 143 | 64.4 | 2148 | 365 | 180 | 64 |
100 | YH-100/350 | 1000 | 450 | 50 | 143 | 64.4 | 5010 | 565 | 180 | 94 |
100 | YH-100/500 | 1000 | 450 | 50 | 143 | 64.4 | 7157 | 725 | 180 | 118 |
200 | YH-200/50 | 2000 | 900 | 50 | 286 | 128.7 | 4253 | 410 | 250 | 137 |
200 | YH-200/350 | 2000 | 900 | 50 | 286 | 128.7 | 9924 | 620 | 250 | 198 |
200 | YH-200/500 | 2000 | 900 | 50 | 286 | 128.7 | 14177 | 780 | 250 | 244 |
外形尺寸：
型 號 | YH-5/30 | YH-5/80 | YH-5/150 | YH-10/30 | YH-10/80 | YH-10/150 | YH-10/250 | YH-20/50 | YH-20/150 | YH-20/250 | YH-30/200 | YH-30/350 |
A,mm | 160 | 210 | 280 | 175 | 225 | 295 | 395 | 195 | 310 | 410 | 355 | 510 |
B,mm | 190 | 290 | 430 | 205 | 305 | 445 | 645 | 245 | 460 | 660 | 555 | 860 |
C,mm | 138 | 188 | 258 | 150 | 200 | 270 | 370 | 167 | 282 | 382 | 345 | 500 |
D,mm | 55 | 55 | 55 | 67 | 67 | 67 | 67 | 85 | 85 | 85 | 102 | 102 |
E,mm | 30 | 30 | 30 | 43 | 43 | 43 | 43 | 60 | 60 | 60 | 75 | 75 |
F,mm | 22.4 | 22.4 | 22.4 | 32 | 32 | 32 | 32 | 42 | 42 | 42 | 55 | 55 |
H,mm | 31 | 31 | 31 | 35 | 35 | 35 | 35 | 22 | 37 | 37 | 46 | 46 |
l,mm | 44 | 44 | 44 | 50 | 50 | 50 | 50 | 59 | 59 | 59 | 64 | 64 |
J,mm | - | - | - | - | - | - | - | - | - | - | 50 | 50 |
K,mm | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 |
L,mm | 17 | 17 | 17 | 20 | 20 | 20 | 20 | - | 22 | 22 | 28 | 28 |
O,mm | M18x1.5 | M18 x1.5 | M18×1.5 | M27×2 | M27 x2 | M27×2 | M27x2 | M36×2 | M36×2 | M36×2 | M36×2 | M36x2 |
P,mm | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 23 | 23 | 23 | 28 | 28 |
S,mm | - | - | - | - | - | - | - | - | - | - | 51 | 51 |
U,mm | - | - | - | - | - | - | - | - | - | - | - | - |
V,mm | M27x2 | M27x2 | M27x2 | M36x2 | M36x2 | M36x2 | M36x2 | - | M45×2 | M45x2 | M36×2 | M36x2 |
W,mm | 27 | 27 | 27 | 33 | 33 | 33 | 33 | 40 | 40 | 40 | 45 | 45 |
X, mm | M55×1.5 | M55×1.5 | M55×1.5 | M67×1.5 | M67x 1.5 | M67×1.5 | M67x1.5 | M67×1.5 | M85×2 | M85×2 | M102×2 | M102×2 |
型 號 | YH-50/150 | YH-50/350 | YH-50/500 | YH-70/150 | YH-70/350 | YH-100/50 | YH-100/150 | YH-100/350 | YH-100/500 | YH-200/150 | YH-200/350 | YH-300/500 |
A,mm | 325 | 525 | 685 | 335 | 540 | 265 | 365 | 565 | 725 | 410 | 620 | 780 |
B,mm | 475 | 875 | 1185 | 485 | 890 | 315 | 515 | 915 | 1225 | 560 | 97 | 0 1280 |
C,mm | 313 | 513 | 673 | 321 | 526 | 250 | 350 | 550 | 710 | 391 | 601 | 761 |
D,mm | 125 | 125 | 125 | 146 | 146 | 180 | 180 | 180 | 180 | 250 | 250 | 250 |
E,mm | 95 | 95 | 95 | 112 | 112 | 135 | 135 | 135 | 135 | 190 | 190 | 190 |
F,mm | 70 | 70 | 70 | 80 | 80 | 100 | 100 | 100 | 100 | 140 | 140 | 140 |
H,mm | 55 | 55 | 55 | 58 | 58 | 66 | 66 | 66 | 66 | 80 | 80 | 80 |
l,mm | 70 | 70 | 70 | 79 | 79 | 90 | 90 | 90 | 95 | 105 | 105 | 105 |
J,mm | 65 | 65 | 65 | 75 | 75 | 90 | 90 | 90 | 90 | 127 | 127 | 127 |
K,mm | 12 | 12 | 12 | 14 | 14 | 15 | 15 | 15 | 15 | 19 | 19 | 19 |
L,mm | 31 | 31 | 31 | 35 | 35 | - | - | - | - | - | - | - |
O,mm | M45 x 2 | M45 x2 | M45 x 2 | M50x3 | M50x3 | M65x3 | M65x3 | M65x3 | M65x3 | M90x3 | M90x3 | M90x3 |
P,mm | 31 | 31 | 31 | 35 | 35 | 40 | 40 | 40 | 40 | 55 | 55 | 55 |
S,mm | 51 | 24 | 24 | 24 | 24 | 24 | 24 | 30 | 30 | 30 | 30 | 30 |
U,mm | - | - | - | - | - | 110 | 110 | 110 | 110 | 160 | 160 | 160 |
V,mm | M45 x 2 | M45 x2 | M45 x 2 | M50x3 | M50x3 | 4 x M12 | 4x M12 | 4 x M12 | 4x M12 | 4 x M16 | 4x M16 | 4 x M16 |
W,mm | 50 | 50 | 50 | 60 | 60 | 70 | 70 | 70 | 70 | 80 | 80 | 80 |
X, mm | M125 x 2 | M125 x2 | M125 x 2 | M146x3 | M146 x 3 | M180x3 | M180x3 | M180x3 | M180x 3 | M250x4 | M250x4 | M250x4 |
